[解析事例] ボルトの圧造・転造成形
ボルト成形のトータルプロセス解析

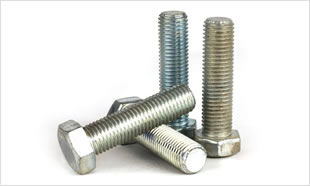

ねじやボルトなど締結部品であるファスナー製品は、さまざまな工業製品に使用される無くてはならい鍛造品です。本事例ではボルト頭部を成形する圧造から、ねじ山を成形する転造成形の事例を紹介します。
ボルトの圧造解析
”図1”のようにボルト頭部の成形を工程ごとに解析することができます。この解析によりボルト頭部の成形性の事前予測を行い、問題があれば工程の修正を行うなどの対策をあらかじめ行うことができます。
図1．頭部の圧造解析 1
図1．頭部の圧造解析 2
ボルトの転造解析
平ダイスを用いたねじ転造解析を行う事で“図2”に示す通り、ねじ山の成形プロセスを詳細に再現することができます。また、転造プロセスを正確に再現することにより、“図3”のように最終的なねじ山形状を予測することができました。
図2．転造成形解析
図3．ねじ山形状 比較
