ノズルからの水流射出
解析・利用例のポイント
- 洗浄用ノズルの先端から水を高圧で噴出、ノズルの疲労強度を解析
- メッシュフリー解法のひとつであるSPH（Smoothed Particle Hydrodynamics）法を用いた流体・構造連成解析
- 水流射出時に発生するノズルのミーゼス応力分布を可視化、水流（SPH粒子）の流速分布を表示可能
メッシュフリー解法のひとつであるSPH（Smoothed Particle Hydrodynamics）法を用いた流体・構造連成解析です。
ノズル（アルミ材）および流体（水）をモデル化しました。
シリンダー直径160mm、ノズル先端開口部直径20mm、液体重量3,800g、0.5秒間でシリンダーより水を射出します。
水流射出時に発生するノズルのミーゼス応力分布を可視化できます。
水流（SPH粒子）の流速分布を表示することも可能です。

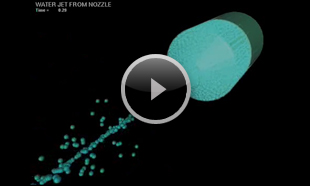

ノズルからの水流射出

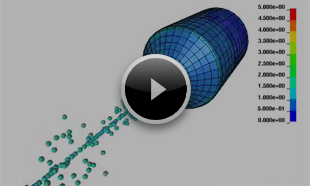

ミーゼスの応力

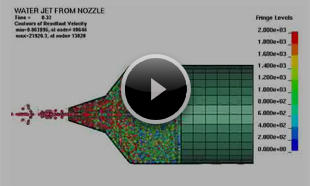

流速分布
