シートベルトの荷重制御
解析・利用例のポイント
- シートベルトの荷重制御を設計
- バーチャル人体モデルTHUMS®をFMUを介してCo-Simulationを実施
シートベルトにかかる荷重を制御、人体にかかる負荷を算出
Ansys LS-DYNAのバーチャル人体モデルTHUMS®と、Ansys Twin Builderの制御回路を、FMUを介してCo-Simulationした事例です。自動車の衝突時に乗員がシートベルトから受ける負荷を高精度に計算し、シートベルトの適切な荷重制御の設計にお役立ていただけます。
バーチャル人体モデルTHUMS®

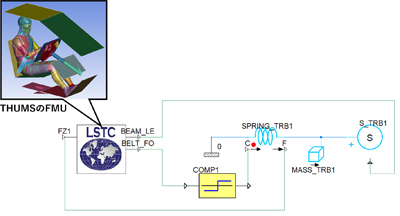

THUMS®と制御回路のCo-Simulation

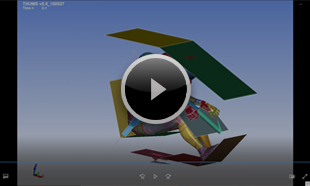

計算結果
