繊維配向を考慮した疲労解析

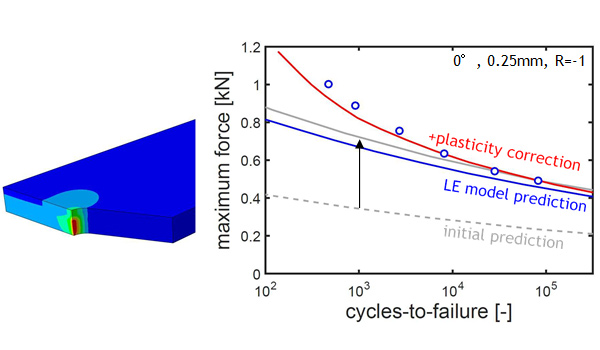

PA66＋GF50を対象に疲労材料モデルを作成しました。まず、試験片での疲労試験を再現する Digimat材料モデルのフィッティングを行いました。その際に、材料の塑性まで考慮することで試験結果をよく再現することができました（図1）。

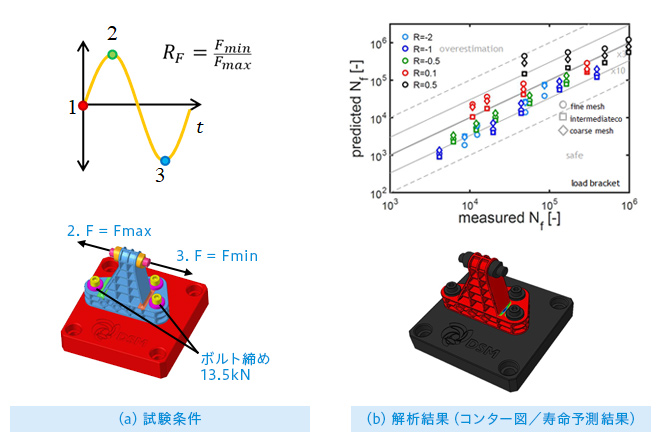

フィッティングにより得られた材料モデルを用いてボルト締結された部品の疲労解析を行い、疲労破壊の起こる箇所や寿命予測の精度アップ、R値の影響の確認を行うことができました（図2）。このように、Digimatでは疲労解析において成形時に発生する繊維配向分布等を考慮することが可能です。
