L字車載ガラスアンテナのインピーダンス

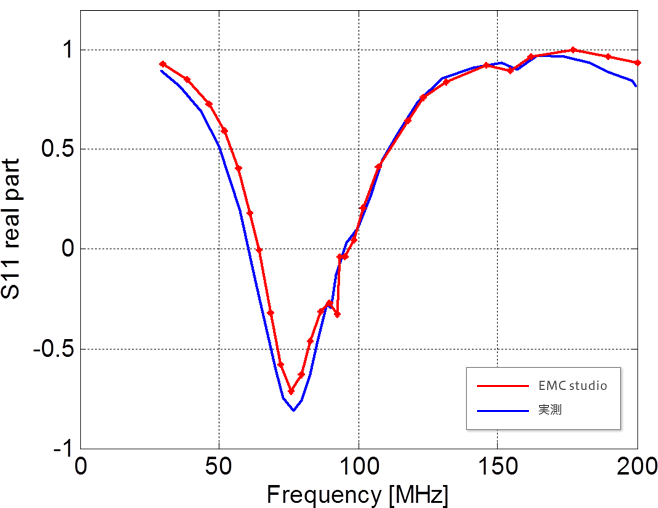

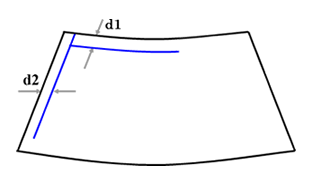

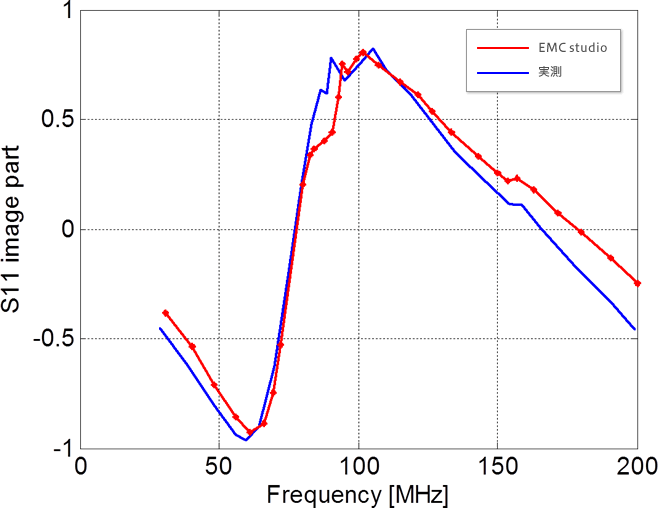

自動車のガラス上に構成されたL字のFMラジオアンテナについて、インピーダンス特性（S11）を計算した例を示します。実測とよく一致しており、80～100MHz のFMラジオの帯域で電波をよく受信できる（＝S11がゼロ付近で反射が少ない）ことが確認できます。
このように、電磁界シミュレーションはガラスアンテナの性能予測や形状のチューニングに活用することが可能です。
EMCoS Studio では、ガラスアンテナに特化したグリーン関数を用いることで、ガラスの影響を加味した計算を高速・高精度に行うことができます。
