単線・ツイストペア線のクロストーク

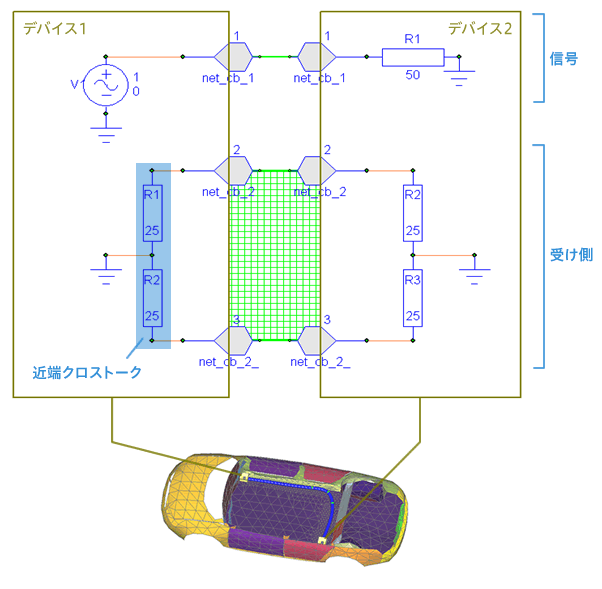

自動車に搭載したケーブル間のクロストークの計算例です。電線とボデーの間に高周波のノイズ電圧があったとき、これと並走するペア線に誘導される近端クロストークを求めています。

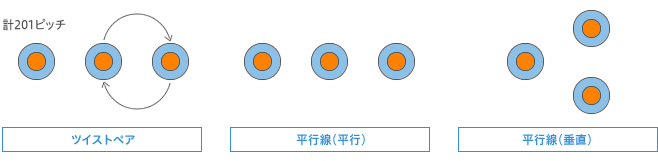

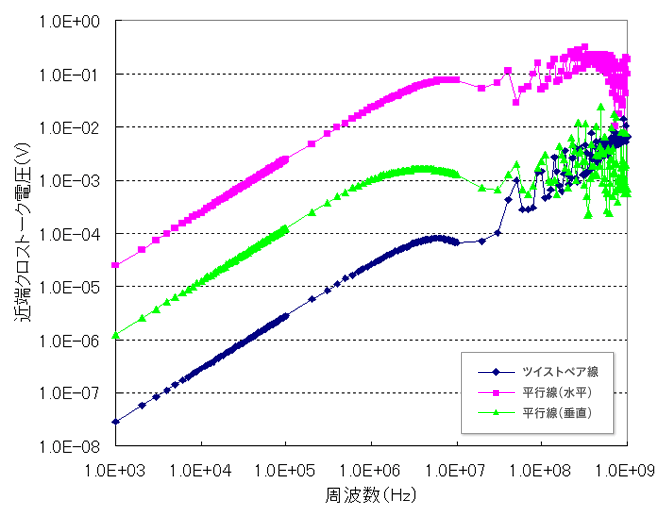

ペア線が平行線の場合とツイストペア線の場合を比較したところ、ツイストペア線の場合に近端クロストークが低減できることがわかります。

EMCoS Studio には、ケーブルやワイヤーハーネスを等価回路で近似して回路シミュレーションで高速に解く Hybrid というソルバーが搭載されています。この問題の場合、わずか数十秒で拾い帯域のクロストーク特性を算出することができます。
