異なる車載ハーネス経路に対するラジオノイズ比較

自動車のワイヤーハーネスから発生する不要電磁波は、ラジオのアンテナに電圧を誘起し、「ザーザー」「キーキー」といった雑音を引き起こす可能性があります。

雑音の大きさは、ハーネスの経路に強く依存します。設計の初期段階であればハーネスの経路変更が可能ですので、シミュレーションでアンテナ雑音が少ない経路を見つければ、フィルタなどに頼らない低コストなラジオノイズ対策を行うことができます。

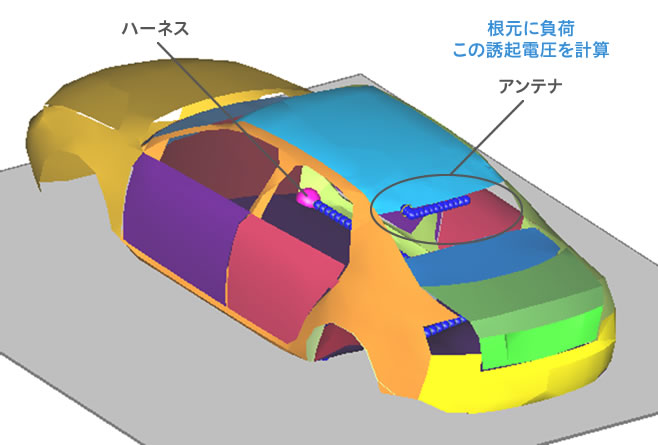

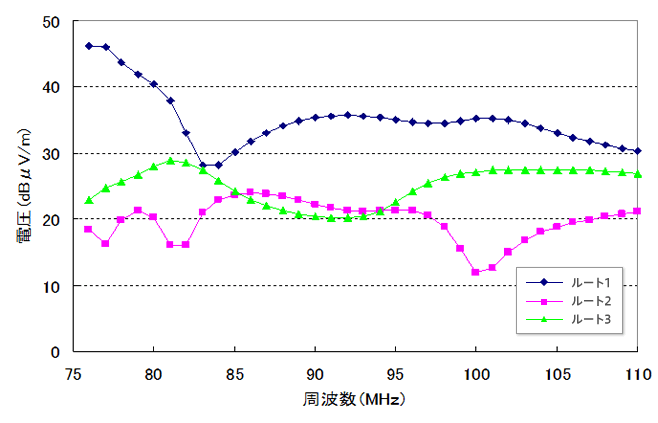

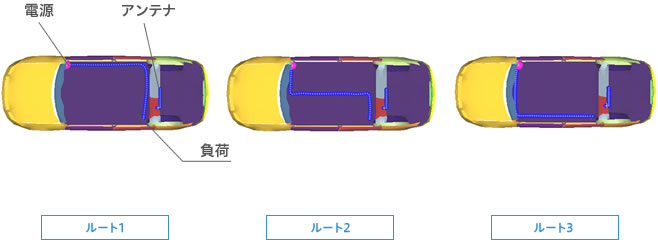

以下の例は、3通りのハーネスの経路に対して、ケーブルから出る放射ノイズによってラジオアンテナに誘起される電圧を計算、比較したものです。結果を見ると、ルート1（アンテナとハーネスの併走距離が長いが最もノイズが大きく、避けるべき経路であることがわかります。
