編組シールドケーブルからの放射

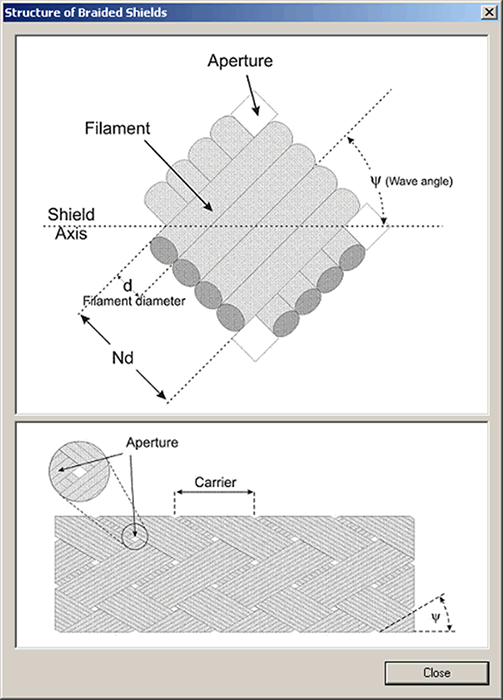

ケーブルから漏れる放射電磁界を抑えるために、金属素線を編み上げた「編組シールド」付きのケーブルがしばしば用いられます。編組の構造や材料を変えることでシールド効果が変化するため、用途に応じて最適案シールドケーブルを選定することが重要です。

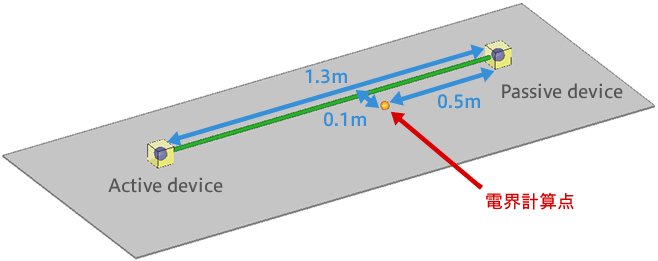

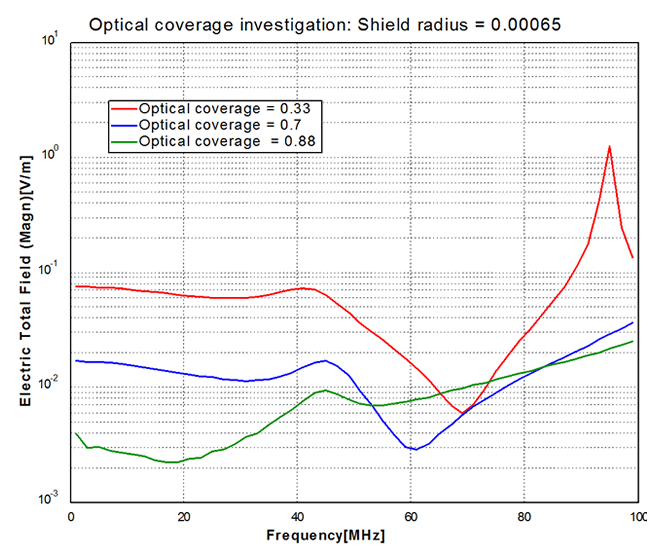

下に示す例は、編組シールドの目の粗さを変えたときの放射電界強度を比較した事例です。

EMCoS Studio のケーブル解析機能 Hybrid Simulation では、高速な等価回路計算によって編組シールドケーブルからの放射ノイズを推定し、適切なケーブルの選定・設計に役立てることができます。
