アンプの特性を考慮したアンテナ干渉
放送・通信用のアンテナの送受信を、アンプ特性を加味して計算することができます。
EMCoS Studio では、Sパラメータ等で記述されたアンプ特性を考慮して、アンテナの送受信性能を計算することが可能です。
下記は、2本のアンテナの相互干渉の強さ（S21）を、シミュレーションと実測で比較したものです。ポート2の手前にFMラジオ用のアンプを取り付けた場合（with amplifier）と、取り付けなかった場合（no amplifier）の2ケースを実施しましたが、どちらの場合もシミュレーションによって実測の特性をよく表現できていることがわかります。

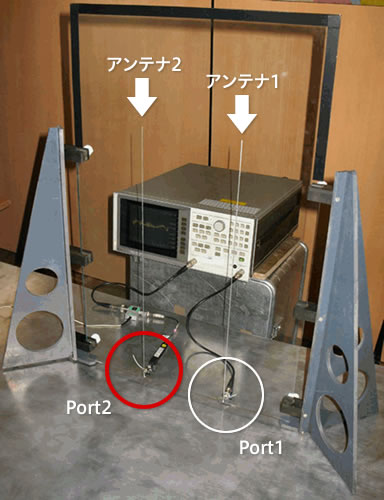

実験セットアップ

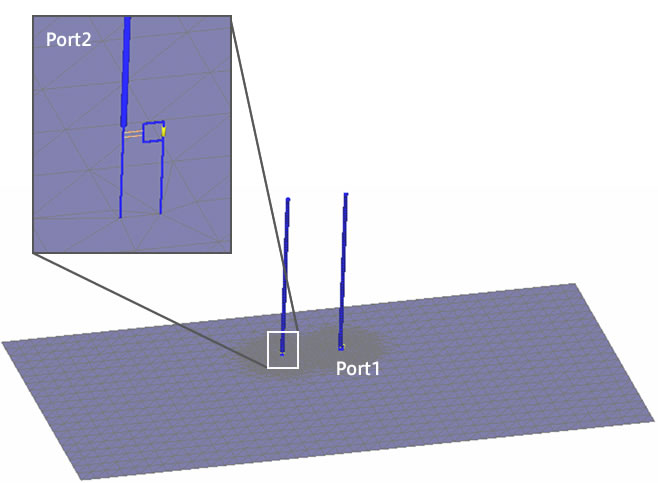

解析モデル全体図

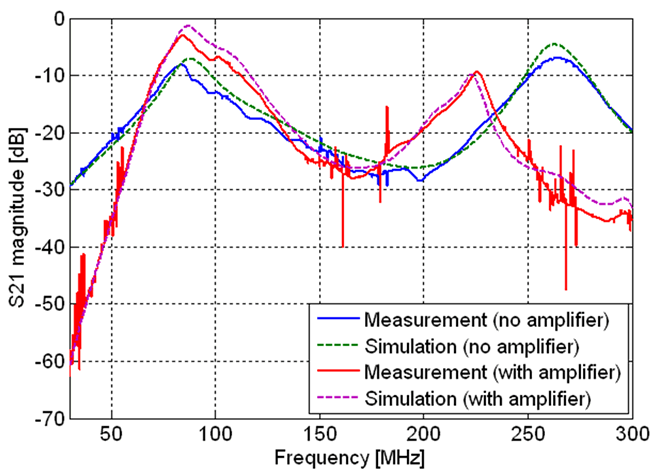

アンテナ間の電波干渉 (S21) の計算結果
