バンドパスフィルタのノイズ抑制効果
基板上に構成されたマイクロ波帯のバンドパスフィルタを設計し、等価特性を予測することができます。
1GHzを超える周波数帯では、基板上の配線の工夫によりフィルタ効果を持たせることが広く行われます。
EMCoS Studioでは、こうした基板上のフィルタの金属形状をモデル化することで、フィルタの反射・透過特性を正確に予測することができます。
下記はバンドパスフィルタの計算例です。

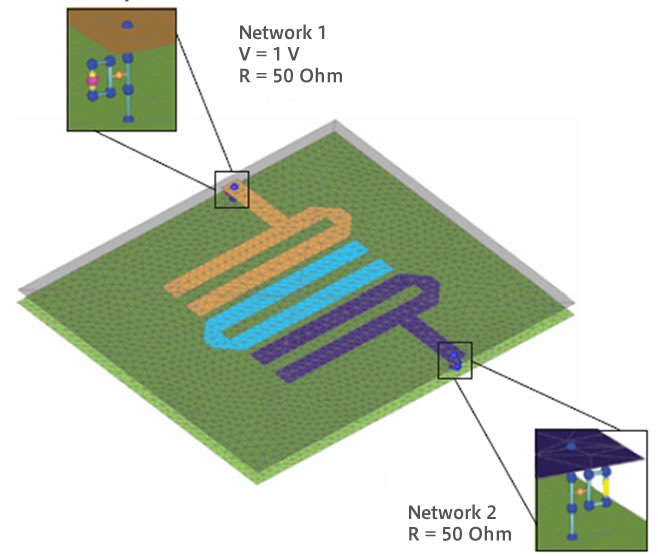

バンドパスフィルタのモデル全体図

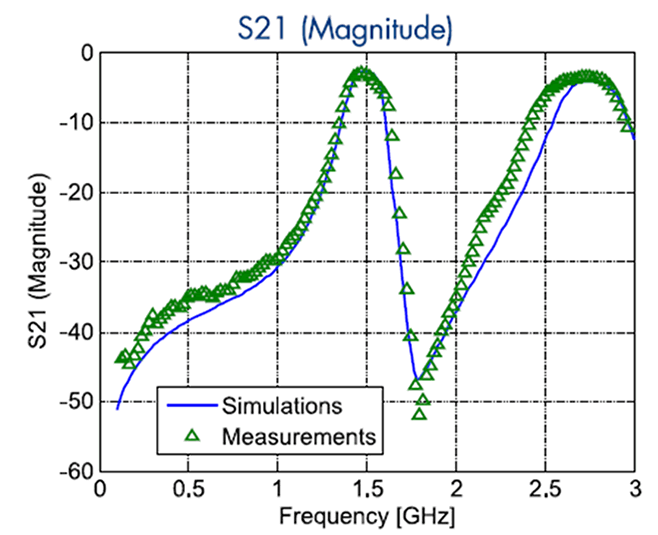

フィルタの透過特性S21の計算結果

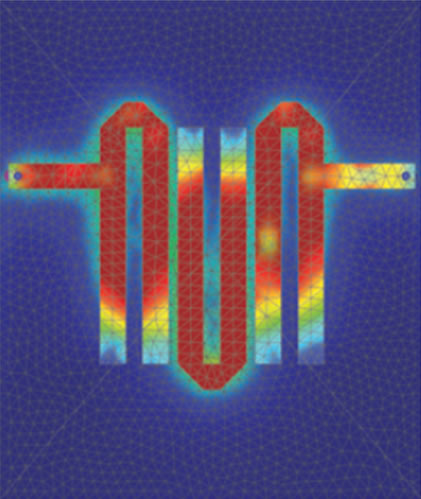

1.5GHzの電流密度分布（赤：強い、青：弱い）
