静電気放電への耐性（EM）

電子デバイスの静電気への耐性を調べる ESD 試験に関して、EUTに到達する電圧波形をシミュレーションで推定することができます。

ESDガンを簡易モデルで効率的に計算

ESD 試験のシミュレーションの一つの難所は、ESD ガンのモデリングです。
本事例では、ガン本体とグラウンドストラップを線要素を用いた簡易形状で表現し、そこに放電回路の回路定数を条件として設定する、簡易モデルを採用しました。これによって、実用的な精度を保ちつつ、計算時間を大幅に短縮することが可能となります。

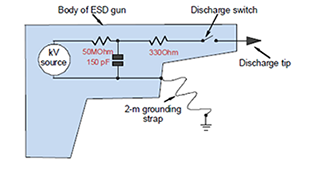

ESDガンの等価モデルのイメージ

放電箇所による電圧波形の変化

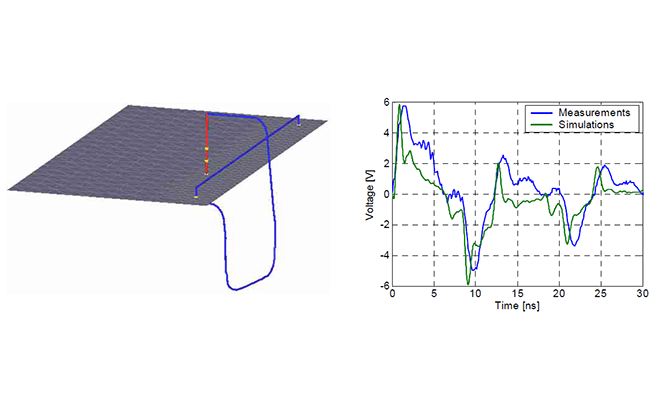

ここでは、グラウンドプレーン上に張られたケーブルに対してESDガンをあてたとき、ケーブル終端に到達する電圧を計算した例を示します。計算結果は実測と比較しています。実測の電圧波形は、ケーブル端にオシロスコープを接続して測っています。
以下のグラフは、ESD ガンをケーブル上にあてた場合（上図）と、グラウンドプレーン上（下図）にあてた場合の電圧波形です。放電箇所によって電圧波形の形もレベルも大きく異なりますが、いずれの場合についてもシミュレーションと実測は似た結果となっていることから、ESD試験に関するシミュレーションの有効性がわかります。
