基板に構成された高周波回路の特性解析

高周波電子部品の代表的な評価指標として、Sパラメータがあります。EMCoS Studioでは、ポートを指定すると指定されたポート数に応じたSパラメータの組み合わせが自動的に算出されます。

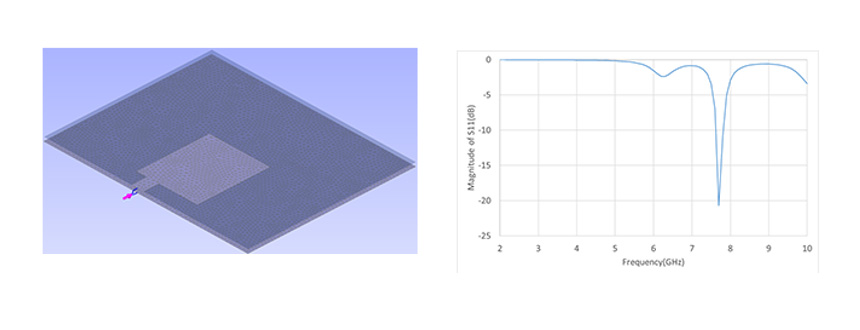

下図は、基板上に構成されたパッチアンテナのSパラメータの計算例です。

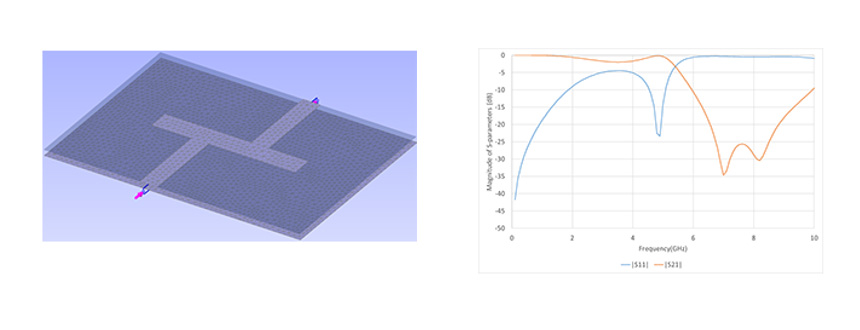

続いて、ローパスフィルタの計算例を示します。高周波では、線路に直交するかたちで挿入されたパターンがインダクタとしてはたらき、高周波信号が阻止されることがわかります。

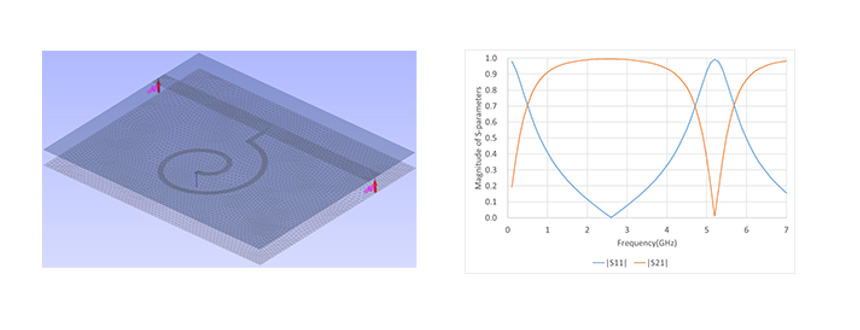

下記は、線路に対して並列に（グラウンドとの間に）らせん状の配線を挿入した、スパイラルインダクタの計算例です。低周波においてインダクタのほうに電流が流れるため S21 が低くなり、また 5GHz 付近で共振により信号が通らなくなる様子がわかります。
