薄板成形品の反り変形予測

プラスチック製品の成形プロセスにおける課題の1つに、寸法精度の問題があります。反り変形の大きさによっては、求められている製品用途を満たせなくなくなる、設計時の性能が得られなくなるなどの影響が考えられます。

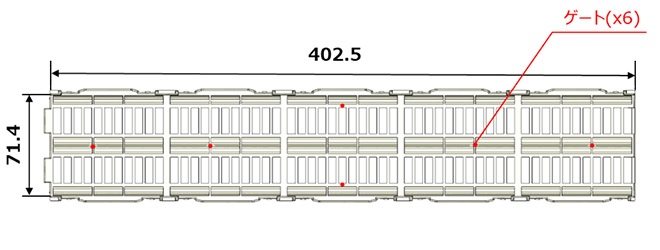

本事例では、POM樹脂材料の薄板製品に対しMoldex3Dを用いて樹脂流動解析・変形解析を実施しました。成形品に対してリブを追加する設計変更を行う際の、反り変形の抑制効果を検証しています。また、本事例の解析対象は図に示す、6点ゲートの薄板成形品です。実成形品において、成形品端部で1.1-1.5mmの反り変形が発生しており、この反りの原因分析と形状変更検討を解析しました。

本事例全文をご覧になりたい場合は、下記「事例ダウンロード申請」よりお申し込みください。
