マイクロCTによる3D積層造形品の幾何的精度の考察

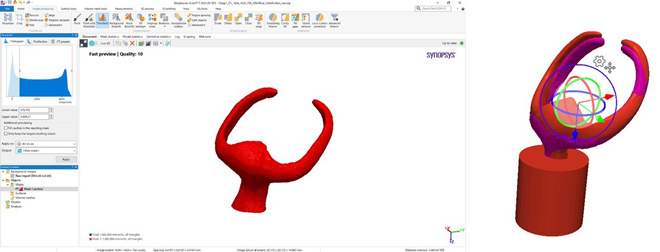

本事例では、マイクロCTを用いて金属積層造形品の幾何的精度を評価しました。純チタン製の歯科クラスプを対象に、Simplewareを使用してCTデータから3Dモデルを構築し、断面積や断面2次モーメントを算出しCADデータと比較しました。その結果、造形品はCADデータよりも断面2次モーメントがやや大きい値になっており、断面積も同様で、左右アーム共にCADデータよりもやや太めに形成されていたことが分かりました。そのため、造形品では疲労寿命が長めになることが推察されました。左アームに注目すると根元付近の断面2次モーメントの値が小さいことが分かりました。これにより左アームの疲労寿命は短くなると予想され、実際にアームに負荷をかける疲労試験によりそれが確かめられました。本研究により、設計段階で断面2次モーメントの値を精査することによって、設計改良につながることが示されました。
本事例の詳細をご希望の方は関連詳細の事例詳細よりお申し込みください。
