Simplewareによる血管モデリングと流体構造連成解析によって腹部大動脈瘤に対する新たな治療アプローチを検討！

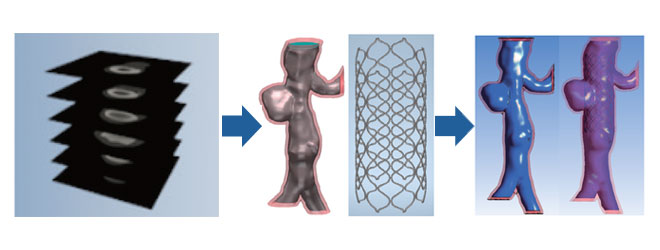

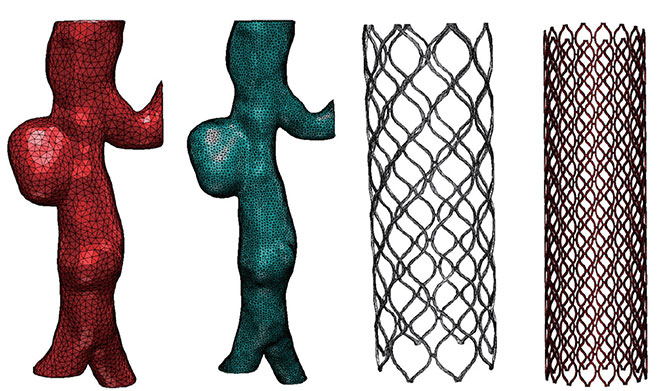

最初に、囊状腹部大動脈瘤の術前評価のために撮影されたCT画像をSimplewareソフトウェアにインポートし大動脈モデルを構築されました。留置用ステントモデルは、バルーン拡張型ステント^※1をステント設計の参考にし、CADソフトウェアAutodesk Inventor Professional 2020を用いてステント形状を再現されています。構築した大動脈モデルの全長は170 mm、大動脈径は17 mmから24 mm、左腎動脈上縁から動脈瘤下縁までの長さは42 mmであったので、ステント留置による左腎動脈への血流変化を評価するため、ステント全長70mm、ステント径25mm（大動脈径より1mm大きい）、ステントワイヤ径0.3mmとするなど、大動脈モデルデータに基づいたステントの直径と長さを決定しています。さらに、密度を2倍にし、ワイヤ径を半分にしたクローズメッシュステントも作成されました。これらのCADデータを再びSimplewareソフトウェアに読み込み位置調整を行い、3次元囊状腹部大動脈瘤形状モデル内にステントを配置し、テトラメッシュを生成されました。
本事例の詳細をご希望の方は関連詳細の事例詳細よりお申し込みください。
