手法別 金型応力解析
AFDEXの金型応力解析機能は弱連成・強連成それぞれの手法に対応しています。
解析・利用例のポイント
- 成形解析と金型応力解析の連成解析
金型応力解析機能の各手法の検証事例
弱連成・強連成それぞれで金型たわみの影響有無が異なるため、同一モデルの場合でも金型の応力状態が異なる様子を確認できます。
- 素材：φ48 × 54 [mm]
- 材質：S10C
- 解析条件：3D、1/12分割モデル、剛塑性解析、金型応力解析
解析モデル

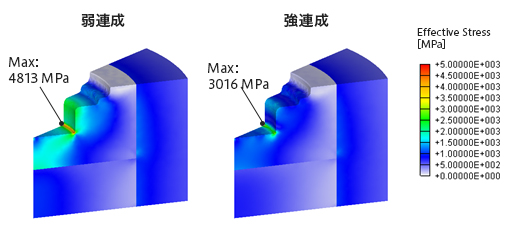

解析結果：下型相当応力
解析結果：下型最大主応力
