多工程チューブ曲げ加工
解析・利用例のポイント
- 部品・工程・型設計などのための高精度プレス成形シミュレーション
- 前工程で発生した応力・ひずみを引き継いで解析
プレス曲げ、ロール曲げ、引張り曲げ、押付け曲げ、回転引き曲げなどのチューブ曲げ加工を解析します。
回転曲げ型とクランプでチューブをつかんで回転します。押え型としわ押えワイパを加えてチューブの曲げ加工を行います。
チューブ断面形状の偏平化を防ぐため、チューブ内部にボール形のマンドレルを挿入します。
2工程目は前工程で発生した応力・ひずみを引き継いで解析を実施します。
3工程目も前工程で発生した応力・ひずみを引き継いで解析を実施し、最終的な肉厚変化（初期肉厚3 mm）を示します。

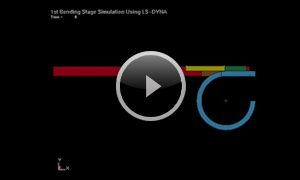

1工程目の解析
2工程目の解析
3工程目の解析
