S字チューブのハイドロフォーミング成形
解析・利用例のポイント
- ハイドロフォームによるパイプ形状部品の生産設計
- 最適な成形経路や可能な成形領域を決定
自動車の軽量化のため、チューブ・ハイドロ・フォーミングが多用されつつあります。
ハイドロ成形性は内圧と軸変位（軸力）の成形経路に強く依存し、加工条件の最適な設定が困難です。
FEMシミュレーションにより変形過程を可視化し、最適な成形経路や可能な成形領域を決定します。
このモデルはハイドロ成形に先立ち、
（1）直管をS字に成形
（2）断面形状を5 mm圧縮加工
という2つの前処理を実施します。

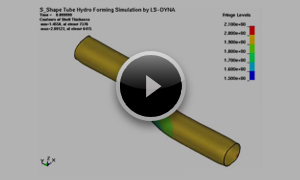

S字チューブのハイドロフォーミング成形
