チューブのロール押し付け曲げ加工
解析・利用例のポイント
- チューブ部品の曲げ加工を複数の工程にわたり解析・設計
- 加工による肉厚変化を再現
チューブの片方の端部はマンドレルで固定されており、固定ロールの周りを、2個の移動ロールが回転し、チューブを加工します。
ロールは剛体でモデル化し、ロールの移動を強制変位により定義します。

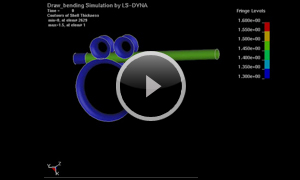

動画では加工による肉厚変化を表示しています。
