チューブの3ロール曲げ加工
解析・利用例のポイント
- チューブ部品の曲げ加工を複数の工程にわたり解析・設計
- 加工条件や治具条件による精度への影響を予測

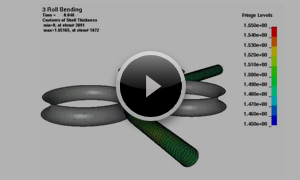

2個の固定ロールで支持されたチューブに対し、移動ロールがチューブを押し付けて加工するシミュレーションです。
固定ロールの回転によりチューブを前方に移動します。
ロールなどの曲げ治具の配置や形状・寸法、治具の移動量などが加工精度に及ぼす影響を検討します。
チューブの3ロール曲げ加工
