チューブの4ロール曲げ加工
解析・利用例のポイント
- チューブ部品の曲げ加工を複数の工程にわたり解析・設計
- 加工条件や治具条件による精度への影響を予測

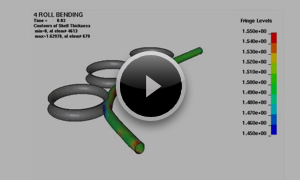

右端のガイドロールと中間にある左右の固定ロールで支持されたチューブに対し、左端にある移動ロールが右方向に移動し、チューブを曲げ加工するシミュレーションです。
ロールの配置は加工するチューブの径やスプリングバックなどを考慮して決める必要があります。
シミュレーションにより必要に応じて補助ロールの追加を検討します。
チューブの4ロール曲げ加工
