リチウムイオンバッテリーの充放電

解析・利用例のポイント

バッテリーの特性を、EVに搭載した状態を想定して評価
バッテリー劣化や異常時における影響の評価が可能

バッテリーの特性を、EVに搭載した状態を想定して評価

Ansys LS-DYNAによるバッテリーモデルと、Ansys Twin BuilderによるEVの1DCAEモデルを、FMUを介してCo-Simulationした事例です。この事例では一方的に放電するのみですが、回生ブレーキによる電力の回収もモデル化できます。また、正常なバッテリーのみでなく、一部圧壊して特性が劣化したバッテリーで解析することも可能です。

バッテリーモデル

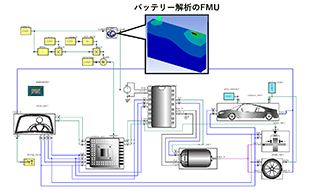

バッテリーモデルとEVモデルのCo-Simulation

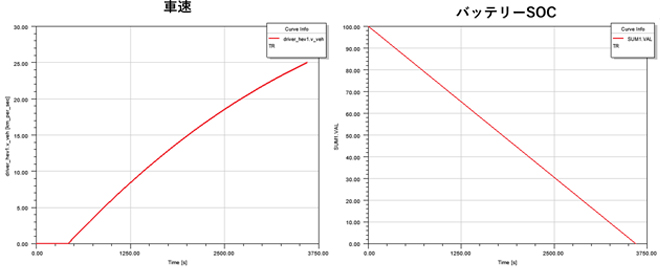

計算結果
