インバーターの電気-熱連成解析
解析・利用例のポイント
- インバーターの電気的な挙動のシミュレーション
- 電気と熱を考慮した設計が可能
半導体の温度上昇を考慮しつつ、インバーターの電気的挙動を計算
Ansys LS-DYNAによる熱流体解析と、Ansys Twin Builderによる電気回路解析を、FMUを介してCo-Simulationした事例です。インバーターの電気的挙動を、スイッチング素子で発生する熱およびヒートシンクによる冷却を考慮しながら解析できます。

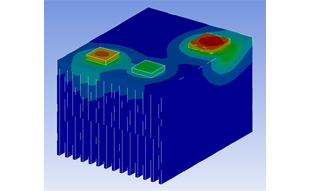

ヒートシンクの熱流体解析

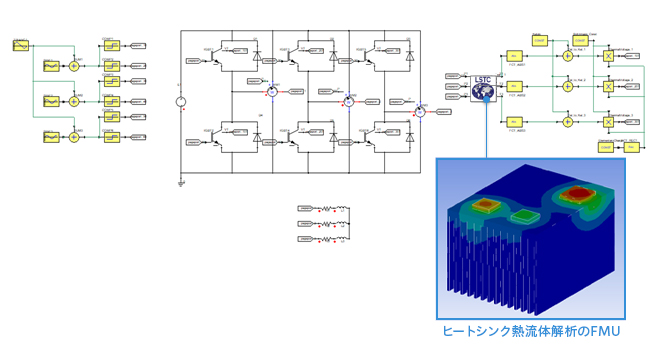

熱流体解析と電気回路解析のCo-Simulation

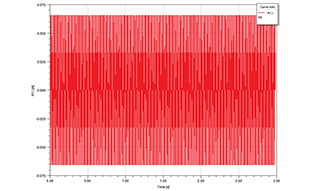

計算結果（出力電流波形）
