構造体の冷却性能評価や流動性能検討

電動モーターの冷却では、オイルがどの経路へ流れ、どの部品へ熱を効率的に伝えるかが重要です。Ansys Rocky^TMとAnsys Mechanical^TMの一方向連成により、オイル分配と熱伝達評価が可能です。その他にAnsys Fluent^®との双方向連成も可能であるため、粒子の捕集や排出を評価し、粉塵除去やプロセス改善を検討できます。

解析・利用例のポイント

電動モーターの冷却性能改善
Ansys Mechanicalとの熱伝導連成に対応

オイルの分配特性を最適化

Ansys Rockyで得られた粒子・流体挙動や熱伝達係数を、Ansys Workbench^TM経由でAnsys Mechanicalへ受け渡すことで、冷却構造の熱解析に活用できます。電動モーターのように複雑な冷却経路を持つ製品で、オイルの偏りや熱伝達の弱い領域を把握できます。冷却分岐の改善、過熱リスク低減、効率的な熱設計に貢献します。

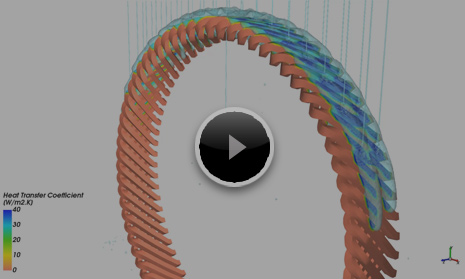

オイル分配を改善して熱伝達を最大化

ガスサイクロン分離

ガスサイクロンでは、気流中の微粒子を遠心力で分離します。本事例ではAnsys Fluentとの一方向連成を採用し、流体メッシュは約70万セル、一方でAnsys Rockyでは2億粒子を扱い、5から100umの粒子サイズ分布を考慮した大規模解析により、分離器内の粒子挙動を詳細に評価しています。

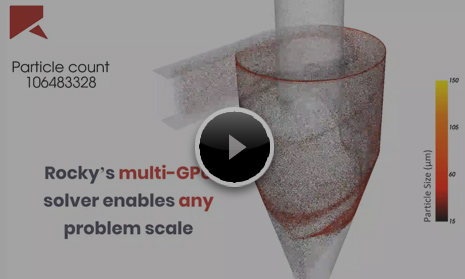

2億粒子規模をマルチGPUで高速計算
