ジブロック共重合体の相分離構造の材料物性解析

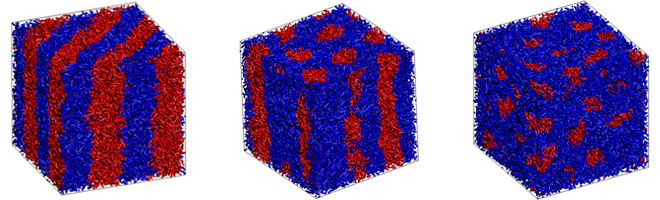

J-OCTAによりポリマーA、Bから成るブロック比の異なる3種類のポリマー（A10B10、A6B14、A3B17）を作成し、相分離構造を得ました。J-OCTAで得られた相分離構造はSTL形式で出力が可能です。 次に、J-OCTAから出力したSTLモデルをDigimat-FEにインポートし、力学解析および熱伝導解析を行い材料物性を求めました。

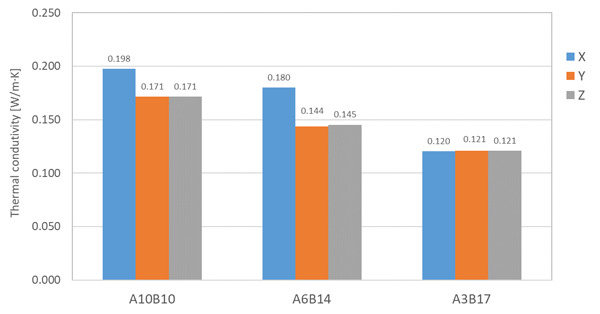

A10B10、A6B14ではその相分離構造により引張解析でも熱伝導解析でも異方性があることを確認できます。一方で、A3B17ではA相はB相内に均一に分散しているため異方性はほとんど見られませんでした。

動画では本ページでご紹介した相分離構造に加え、J-OCTAで得られたフィラー分散構造を用いた解析も実施しています。
