ログペリオディックアンテナの放射指向性

EMC試験によく用いられるログペリオディックアンテナの諸特性を計算することができます。アンテナ解析に適したモーメント法ソルバーにより、高速な計算が可能です。

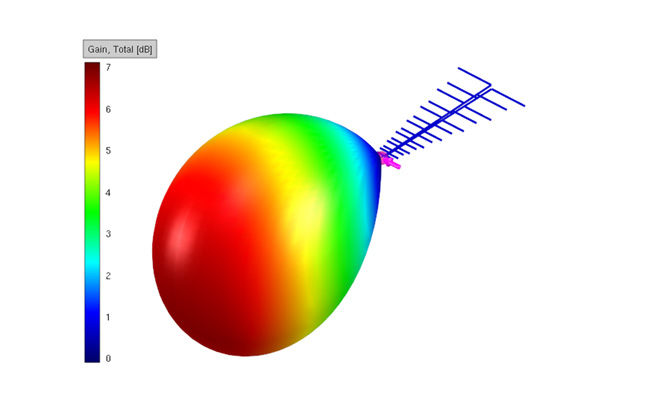

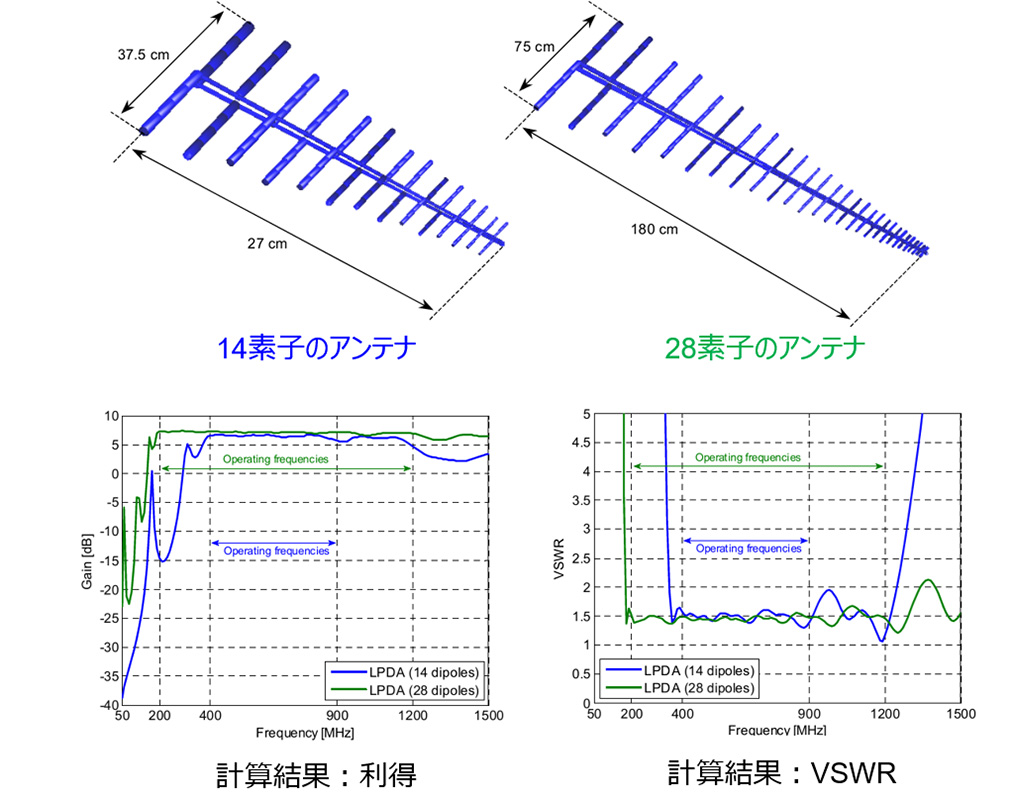

ここではエレメント数が14、28の2種類のログペリオディックアンテナの特性を計算した例を紹介します。素子数を増やすとアンテナを広帯域化できることがわかります。また、指向性を2次元レーダーチャート、3次元バルーン状に見やすく表示することもできます。
作成したアンテナモデルは、放射イミュニティ試験や放射エミッション試験のモデルで使用することができます。
