TEM-Cellによるイミュニティ試験

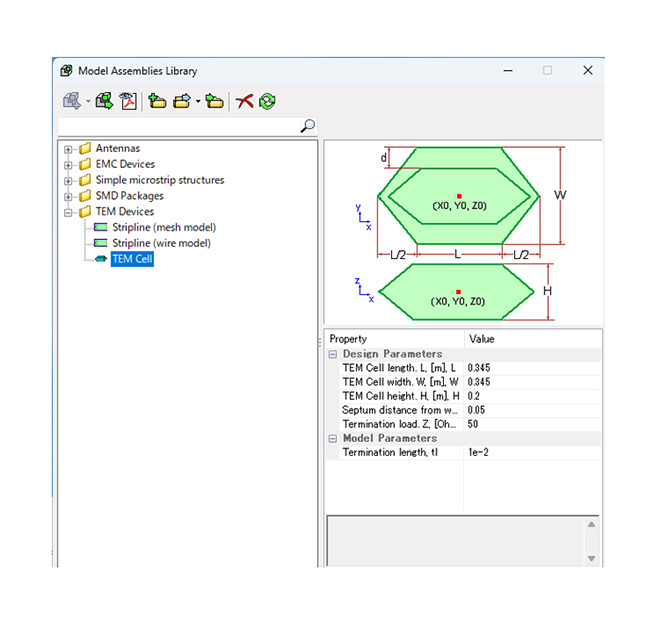

EMCoS Studio には、典型的なアンテナ、フィルタ、装置などのモデルが、ライブラリとして用意されています。TEM cell の装置形状もこのライブラリに標準搭載されており、読み込んで解析に使用することができます。

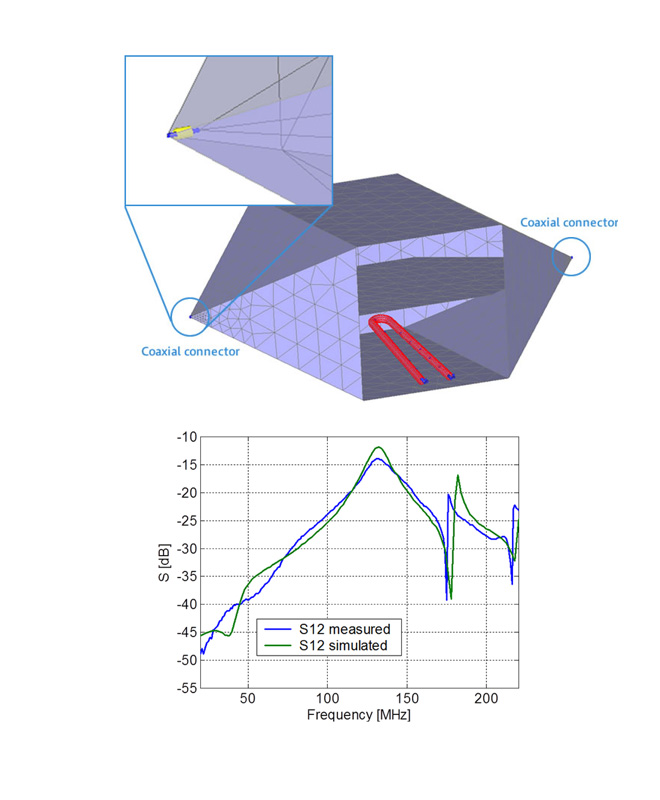

TEM cell 内に同軸ケーブルで接続された回路部品を収めた場合の、放射イミュニティの計算例を示します。グラフは、TEM cell からケーブル終端回路へのノイズの伝達率S21を、実測トシミュレーションで比較したものです。周波数特性がよく一致しており、シミュレーションによって試験を模擬できていることがわかります。
