車載LANのシグナルインテグリティ

電子制御化が進んだ現代の自動車では、通信信号の波形品質（シグナルインテグリティ、SI）を保つことが、重要な設計課題となっています。

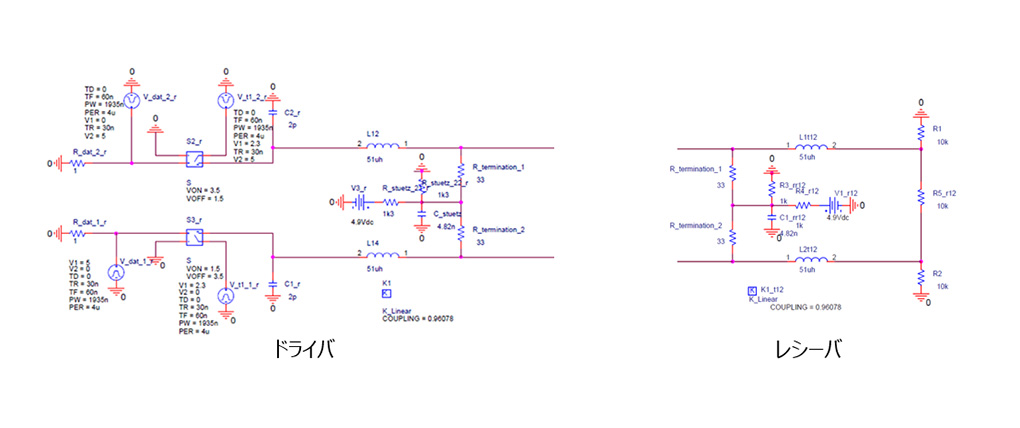

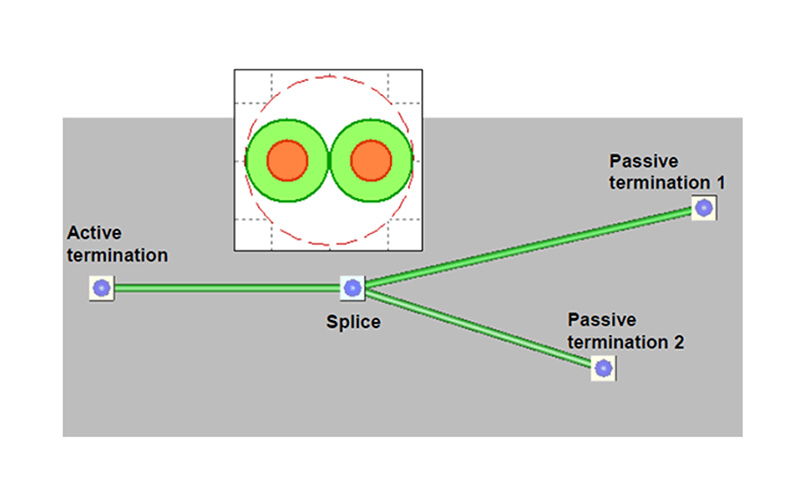

ここでは、代表的な車載ネットワーク規格であるCANのドライバ・レシーバが、ツイストペア線で接続された回路系の、信号波形シミュレーションの例を示します。

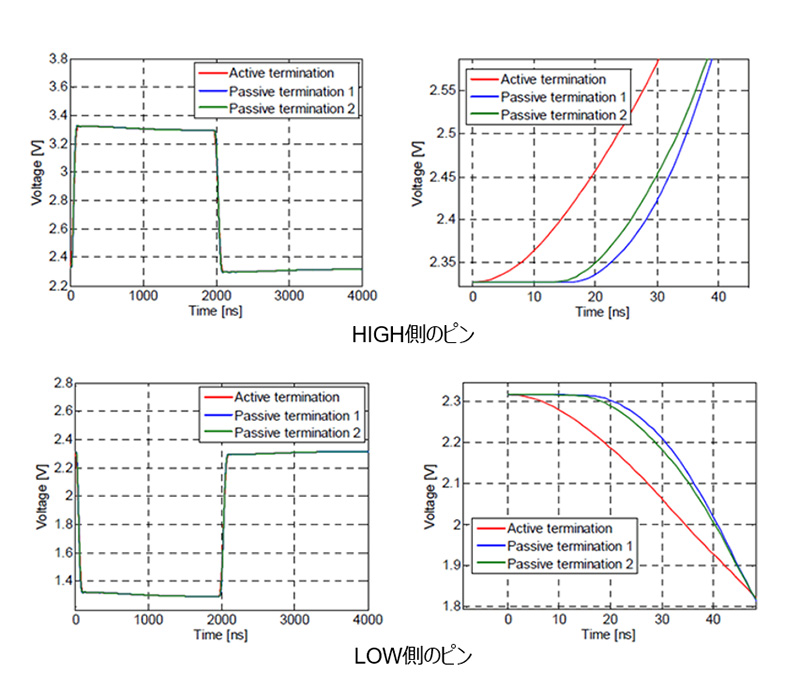

本事例では、ドライバの波形の崩れはあまり見られません。しかし、車載イーサネットなどのより高速な通信系の場合や、並走する電線に強い過渡電圧ノイズが加わった場合などには、波形が大きく崩れるおそれがありますので、シミュレーションによるSI評価は非常に重要です。
