プレス成型シミュレーションシステム
JSTAMP
プレス成型シミュレーションシステム
JSTAMP
ソリッド要素によるバーリング・厚板曲げ・つぶし加工解析
JSTAMPでは、成形シミュレーションにソリッド要素を用いることにより、しごきやつぶし、バーリング、厚板の曲げ、超精密プレス加工など、シェルでは追えない変形の評価が可能です。
解析・利用例のポイント
- プレス成形のリアルな再現と評価
バーリング加工成形
板厚減少率コンターでの評価が可能です。
成形性評価だけでなく、バーリング後の製品形状も実物と精度よく一致しています。
しごきやつぶし、バーリング（穴広げ）加工など多彩に適用可能です。

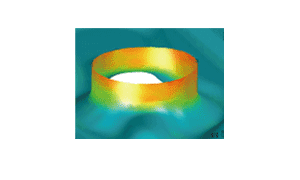

シミュレーション結果

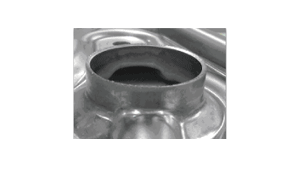

トライ結果
厚板の曲げ・つぶし加工

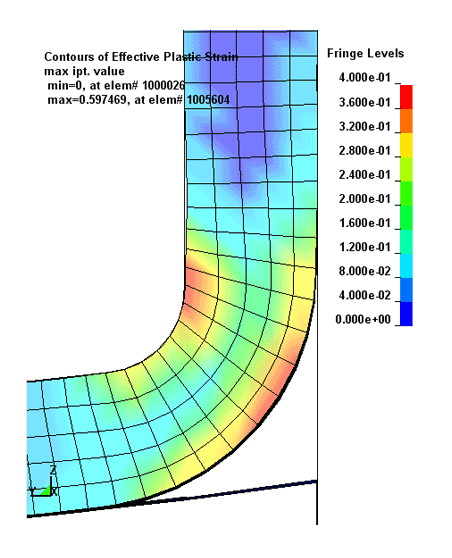

厚板の曲げ加工：せん断変形評価

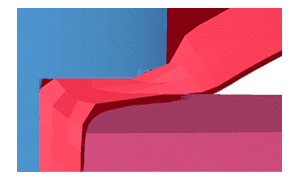

厚板のつぶし加工：板厚70%圧縮
