対向液圧成形
対向液圧プレスは片方の金型が不要なため製作コストが安く、また深絞り成形性もよいため、少量生産部品などに適用されています。
JSTAMPでは対向液圧プレスのシミュレーションも可能です。
解析・利用例のポイント
- 生産技術トレンドへの対応
対向液圧解析事例
このアニメーションは円盤型のブランク材からドーム型の深絞り形状を成形するシミュレーションです。ブランク材およびパンチ、ホルダーがモデル化されており、図の下から液圧が作用します。
こうしたシミュレーションにより、しわの発生およびわれを避けるための材料物性や成形圧などの検討を行えます。

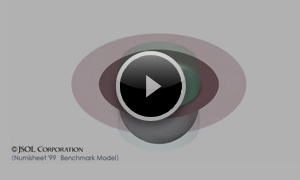

深絞り成形

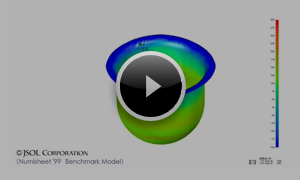

板厚減少率
