差分コンター表示機能
解析・利用例のポイント
- 解析ステップ間・解析結果間の差分コンター表示が可能

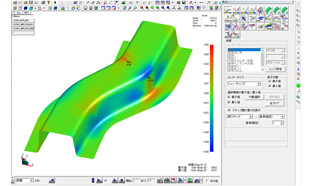

解析ステップ間の差分コンター表示
初期・最終解析ステップ間の応力差など、解析ステップ間の差分値をコンター描画できます。
右図のとおり、基準解析ステップを指定し、ビュー表示中の結果との差分をコンター表示します。
ステップ間差分

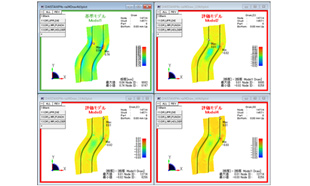

解析結果間の差分コンター表示
解析条件の変更前後の板厚の差など、モデル間の差分値をコンター描画できます。
右図のように、基準モデルと評価モデルを指定して差分コンターを表示します。
モデル間差分
