デジタルファクトリーとの連携
溶接順序の最適化とサイクルタイムの評価を可能にする
解析・利用例のポイント
- JWELDとデジタルファクトリー製品「FASTSUITE Edition 2」の連携
- 一連の溶接工程の設計をコンピューター上で実行可能
- 設計初期段階から溶接変形と生産性を加味した工程検討が可能
溶接順序の最適化とサイクルタイムの確認をコンピューター上で完結
JWELDの最適化機能とFASTSUITE Edition 2を組み合わせることで、溶接変形量を最小化する溶接順序の導出と、導出された溶接手順によるロボット動作のシミュレーションができます。
- JWELD
- 固有ひずみ法による高速計算と最適化機能により短時間で溶接変形の小さい溶接順序を導出
- FASTSUITE Edition 2
- JWELDで導出した溶接情報を受け取り、ロボットの挙動・サイクルタイムなどを、コンピューター上で確認

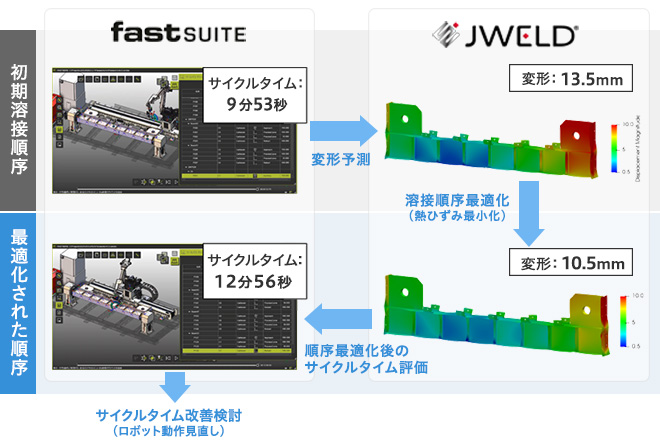

サイクルタイムと溶接変形の評価イメージ
ロボットファイルを介したシームレスな連携
ロボットファイルを介して相互に溶接情報を授受することで、シームレスな連携とスムーズなセットアップが可能です。各手順で授受するデータは下図に示しています。
【連携手順の概要】
- FASTSUITE Edition 2
- 1. 溶接ロボットの動きをオフラインプログラミングしてロボットファイルをエクスポート
- JWELD
- 2. 溶接情報ロボットファイルをインポートして溶接解析をセットアップ
- 3. 溶接順序の最適化を実行、最も変形量の小さい順序を探索
- 4. 探索した順序のロボットファイルをエクスポート
- FASTSUITE Edition 2
- 5. ロボットファイルをインポート
- 6. ロボットの挙動可視化やサイクルタイムを確認

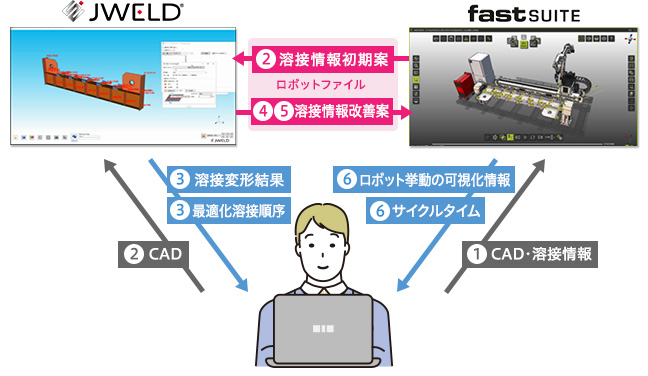

連携手順に応じたデータ授受イメージ
デジタルファクトリーソフトFASTSUITE Edition 2とは？
株式会社テックスイートジャパンが提供する汎用高機能ロボットシミュレーターソフトウェアです。生産設備レイアウト設計からオフラインプログラミングに至る生産準備の全工程をカバーします。
デジタルファクトリー製品 FASTSUITE Edition 2
JWELDの溶接順序最適化事例
