接着・粘着設計とマルチスケールシミュレーション

構造用接着剤や粘着剤（感圧接着剤：PSA）は、金属・ガラス・樹脂など多様な被着体に使われ、製品の信頼性を左右する重要な材料です。一方で、なぜ付くのか、なぜ剥がれるのかを整理しようとすると、界面と材料内部、さらに使用条件による応答の切り替えが同時に関与し、議論が複雑になりがちです。具体的には、界面では吸着・分子間力・化学結合・相互拡散・アンカー効果などが重なり、接着層内部では高分子鎖の絡み合い・架橋・フィラーやゴム粒子の微細構造が影響します。さらに剥離速度や温度によって粘弾性応答や破壊モードが変化します。

こうした多階層・多要因が混ざる系では、実験だけで要因を切り分けて評価することが難しい場合があります。マルチスケールシミュレーションは、現象をスケールごとに分解し、それぞれに適した手法でモデル化しながら、必要な範囲で上下のスケールをつなぐための道具として位置づけると理解しやすくなります。本稿では、接着・粘着設計でよく出てくる問いを取り上げ、どの現象をどのスケールで捉えると設計のヒントになるかを整理します。

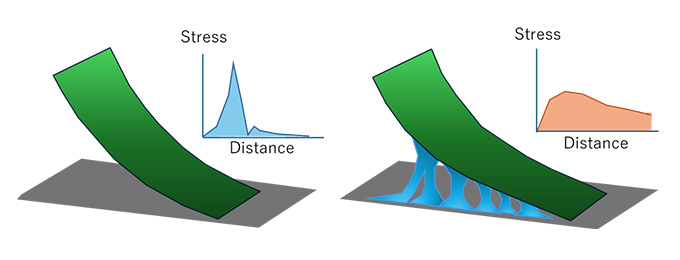

接着剤の強さを評価する際、ピークの剥離応力（最大荷重）と、剥がし切るまでに必要なエネルギー（剥離エネルギー）に正の相関があるとは限りません。例えば、分子動力学（MD）によりポリイミドとシリカガラス界面の剥離挙動を剥離モード別に調べた研究^[1]では、剛直な芳香族ポリイミドはより大きな最大荷重を示す一方で剥離が進む距離が短く、柔軟な脂肪族ポリイミドは最大荷重は小さめでも剥離が進む距離が長いことが示されています。

• 芳香族ポリイミドは剛直で、剥離過程での分子鎖の形態変化が比較的小さいため、最大荷重が大きい一方、剥離が進む距離は短くなります。
• 脂肪族ポリイミドは柔軟で、界面近傍の分子鎖が伸長・変形しやすく、最大荷重は小さめでも剥離が進む距離が長くなります。

同様にPSAについても、分子量や基板表面粗さの影響を分子動力学で解析した研究^[2]があり、分子量の増加および粗さの増加に伴って、剥離エネルギーが大きくなることが報告されています。一方で最大（ピーク）剥離応力は分子量だけでは単純に評価できず、支持基板に拘束された部分鎖と、それらが架橋を介してつながる分子鎖ネットワーク構造の影響を受けることが示されています。

このように、同じ「接着が強い」という表現でも、目標が剥離応力なのか、剥離エネルギー（靭性）なのかで設計の着眼点が変わります。シミュレーションを用いて、応力もしくは力–変位の曲線と分子鎖の挙動を同時に見ることで、寄与因子の切り分けに活用することができます。

接着強度向上のためのプライマーやカップリング剤は、被着体表面と接着剤との相性を改善するために用いられる界面調整用の材料であり、無機表面と有機材料の両方と相互作用できる分子を薄く配置することで、界面での力の伝達を助ける役割を持ちます。

ガラス繊維強化ポリプロピレン（GFPP）の界面強化について、分子動力学も用いて調べた報告^[3]では、ポリプロピレンにマレイン酸変性PP（MAH-PP）を加え、ガラス繊維表面の表面処理層とMAH-PPが共有結合し、さらに表面処理層と結合したMAH-PPが母材PPと絡み合い構造を形成して分子運動が拘束されることで、界面せん断強度が向上するというモデルで説明しています。

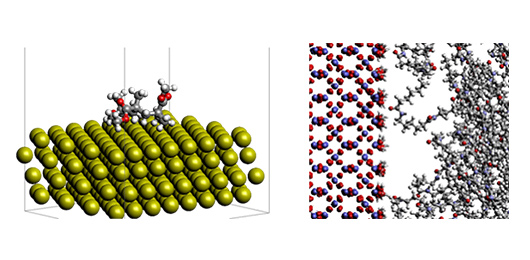

このように、（i）官能基と表面との結合、（ii）界面近傍の高分子鎖の配置や拘束、を別々に整理できると、表面処理の効果を設計変数として扱いやすくなります。さらに、金属表面と高分子の接着現象を第一原理計算で調べる事例も紹介されています。^[4]

PSAやラバー系接着剤では、剥離速度や温度に応じて挙動が大きく変わることがあります。これは高分子の緩和時間と、試験速度・温度の相対関係で説明できる現象です。

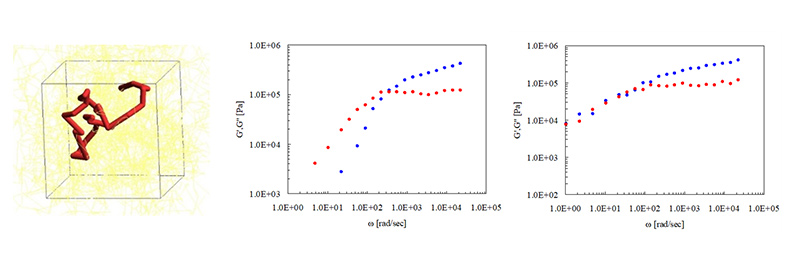

レプテーション理論やスリップリンクモデルなどに基づく粘弾性シミュレーションを用いると、貯蔵弾性率G′と損失弾性率G′′の周波数依存性を、温度条件ごとに推定できます。これにより、使用温度や剥離速度に対応する周波数域で、材料が弾性的に振る舞うのか、エネルギー散逸が大きいのかを整理できます。

設計の観点では、「使用条件（剥離速度）がどの周波数域に相当するか」「その周波数域でエネルギー散逸が大きいか／弾性的か」を読み取り、架橋条件などの調整方針を検討する、という使い方が考えられます。

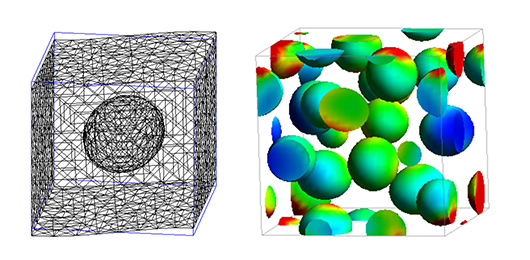

接着剤にゴム成分を加えて靭性を向上させる手法はよく知られていますが、粒子径・含有量・分布などの設計は容易ではありません。相分離や粒子分散の構造形成を扱うメソスケールシミュレーションと、代表体積要素（RVE）を用いたマイクロメカニクス解析を組み合わせ、微細構造と破壊靭性の関係を調べる流れが提案されています。^[5][6]

実際には難易度の高いマルチスケール解析になりますが、SCFT（自己無撞着場理論）やDPD（散逸粒子動力学）などで相分離構造・界面厚さ・粒子配置などを予測し、得られた微細構造をRVEへマッピングして変形時の挙動を解析し、必要に応じてマクロスケールの構造解析へ反映する、という形になります。

まずは、ターゲットとなる現象に近いスケールに注目するのが現実的です。例えば、官能基や吸着エネルギーが知りたい場合は第一原理計算＋MD、粘着層の剥離挙動が知りたい場合は粗視化分子動力学（粗視化MD）＋構造解析、長時間の現象については粘弾性モデル、といった切り分けになります。

接着・粘着の設計は、界面・材料内部・使用条件が複雑に絡むため、原因を一つに特定しにくい領域です。マルチスケールシミュレーションは、現象を分解し、どの因子がどの指標に効いているかを整理するための道具として機能します。設計・開発の現場では、部分的に導入して議論や試作回数の削減につなげていくことが重要です。

また、近年はシミュレーションの結果と実験データを併せて蓄積し、MI（マテリアルズインフォマティクス）で「配合・分子構造・表面処理条件 → 剥離特性」などの関係を学習させる動きもあります。ここでシミュレーションは、吸着エネルギーや界面近傍の挙動、粘弾性の特徴量といった物理的に意味のある説明変数を与えやすく、MIにおける探索をブラックボックス化しにくくする点で有用です。

本記事でご紹介した量子化学から連続体までのマルチスケールシミュレーションや、データサイエンスとの組み合わせによる条件絞り込みは、高度な連携が求められます。こうした統合的なアプローチは、たとえば「J-OCTA」のような統合支援システムを用いることで、よりスムーズなワークフローとして実行可能です。もしご関心をお持ちでしたら、お気軽にご連絡ください。
