ゼロからはじめるバッテリーシミュレーション ～充電による膨張および放充電と熱による膨張解析～ 第5回

「充放電時の発熱特性を予測する解析モデルの開発」をテーマにお届けしている「ゼロからはじめるバッテリーシミュレーション」の第5回です。本稿では、第3回で構築した解析モデルに、第4回での試験結果を反映して構造の変形を予測可能なモデルを開発するとともに、充電による熱膨張を与えた結果を試験結果と比較して解析条件・結果を検証します。

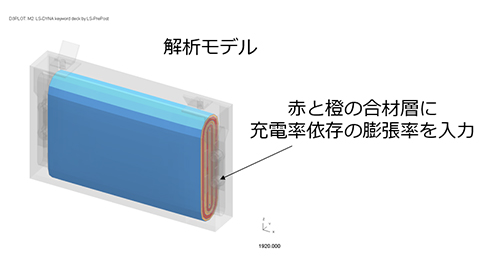

電極合材層（赤：負極、橙：正極合材層）に充電率依存の膨張率を入力し、解析を行ったところ、解析結果においては0.26 mmの膨張となりました。

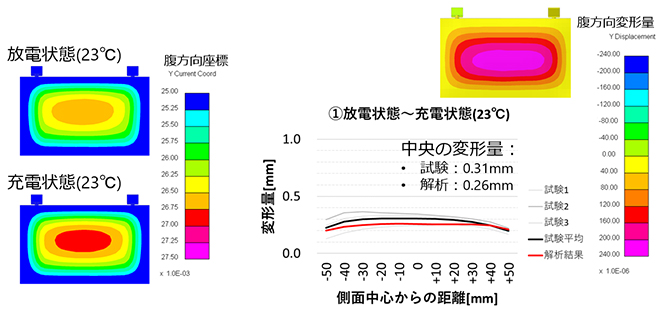

第4回の表1のとおり、最大最小の差がかなり大きな状態から得た平均値を使用したにもかかわらず、3次元形状計測装置で実測した結果は、電池の中央付近では、0.31 mmの膨張となっており、良い一致が見られます（図3）。

図6が解析結果です。ケース表面とセル内部の膨張量を示しています。セルとケースそれぞれ中央がもっとも膨らんでいることがわかります。
右上のグラフは厚さで、中央が膨らむ様子を捉えることができており、右下の変形量については、実験側がノギスで測定しているためバラツキはあるものの、変形量としては比較的良い一致が見られます。

ゼロからはじめるバッテリーシミュレーション第5回は、第4回での試験結果を反映して構造の変形を予測可能なモデルを開発するために、以下を紹介しました。

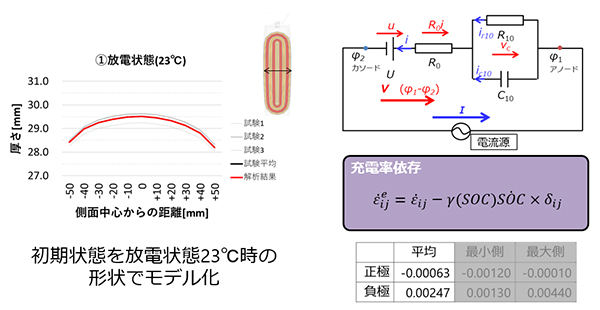

• 充電による膨張予測モデルの作成のための初期形状と各特性やパラメータの設定

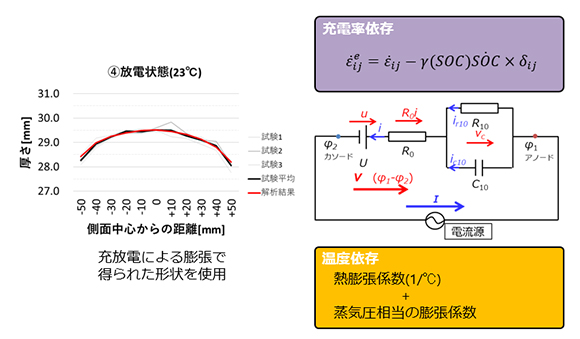

• 充放電による熱および結晶構造の変化にともなう体積変化のモデル化
