電磁場解析(EM)による電磁圧接解析
電磁力を利用した金属材料の加工は、ブランク下面にコイルを配し型へ向けて飛ばしたり、筒状のパイプの中にコイルを配し拡張させたり、筒状のパイプの外側にコイルを配しかしめたり、と多岐にわたります。
本資料では、電磁力によりパイプと蓋を圧着させる解析を行い、物理現象を確認します。
ローレンツ力分布
LS-PrePostのPost機能により、ローレンツ力のベクトル分布を表示することができます。

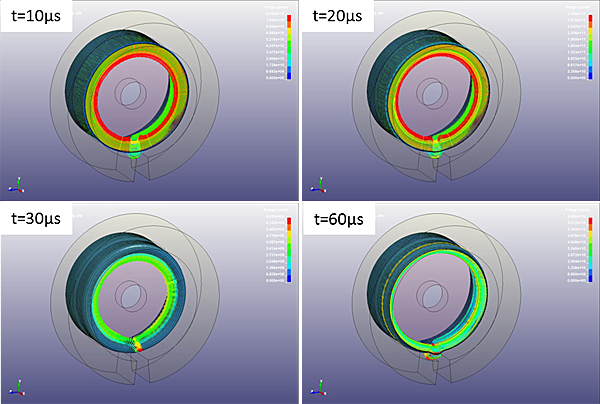

図１ ローレンツ力のベクトル分布表示
相当塑性ひずみ分布

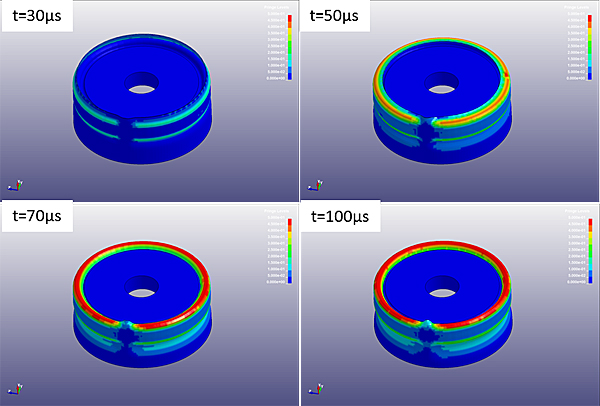

図２ ブランクの相当塑性ひずみ分布
温度分布

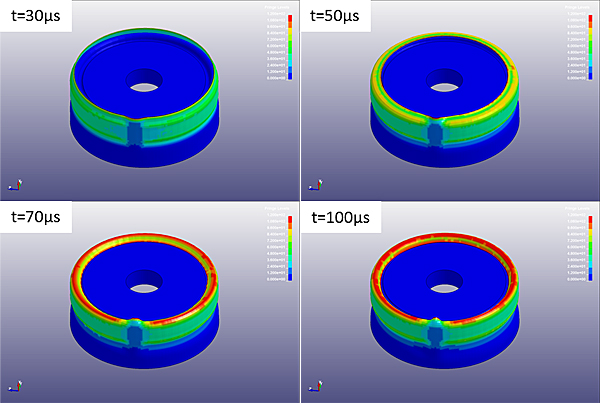

図３ ブランクの温度分布
※ジュール熱による温度変化の確認を目的にしているため実際の温度分布とは異なります（初期温度ゼロ）。
モデルデータとともに、より詳しい情報を「アプリケーションノート」として公開しています。
ユーザーサポートサイト 「アプリケーションノート」 （ユーザー限定・認証あり）
