Simpleware Softwareの特長
現物からの３次元モデル作成を支援する
イメージデータプロセッシングソフトウェア
変更測定装置の急速な普及により、研究、開発、設計、製造等の分野で現物からモデリングを行うリバースエンジニアリングのニーズがますます増加しています。
1. 現物からモデルを作り解析を行いたい
2. 現物からデジタルデータを作りたい
3. 3Dプリンターを活用したい

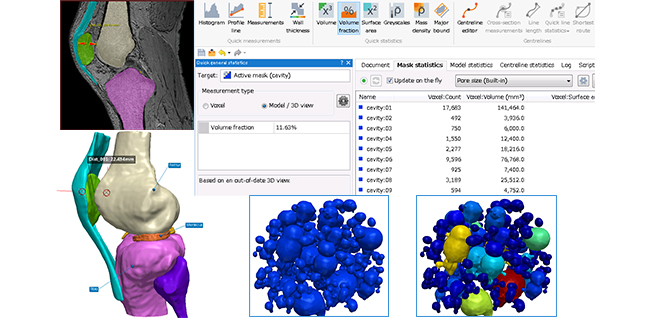

4. 統計値を分析したい
Synopsys社のSimplewareソフトウェアは、このようなニーズに応えて現物からのモデル作成を支援する、イメージデータプロセッシングソフトウェアです。
複雑な３次元画像データから中間フォーマットを介さず、ダイレクトに高品質なメッシュの作成やCADデータの出力などの広範囲なソリューションを提供します。
X線CT、MRI、SEMなどの３次元画像はもちろん、非接触３次元測定器から得られるSTLなどからもメッシュを作成でき、解析や設計、研究・開発に活用できます。
幅広い活用シーン
３次元画像データから高品質なメッシュを素早く生成
SimplewareソフトウェアはX線CT、SEMなどのスライス画像データから中間フォーマットを介さず、ダイレクトに高品質のメッシュを素早く生成可能なソフトウェアです。世界中の材料研究分野でモデル化や構造統計など幅広く活用されています。
３次元画像データを解析や設計に活用
様々な分野での活用
Simplewareソフトウェアによるモデル化は以下のような観点から、幅広い分野で活用されています。
Simplewareソフトウェアの活用シーン
Simplewareソフトウェアの活用分野については、以下の特設ページもご参照ください。
Simpleware Softwareの構成
全体構成
Simplewareソフトウェアは、コアのモジュールとなるScanIPと、各種のオプションモジュールから構成されています。さまざまな入出力フォーマットに対応し、世界で使用される主流の解析ソフトフォーマットでFEデータを出力できます。
Simplewareソフトウェアの構成
Simpleware ScanIPの特長
ScanIPは、Simplewareソフトウェアのコアモジュールとなる3D画像処理＆サーフェース作成ツールです。IGESやSTLなどのCADデータやサーフェースデータとして出力が可能で、製品の形状と図面との比較検証しリバースエンジニアリングに、また繊維や粒子、人体のように図面のないものなども３次元画像からCADデータを作成し、設計・調査・研究・ラピッドプロトタイピングにも活用できます。
ScanIP利用イメージ
ScanIP画面
- ※詳細な機能についてはこちらをご覧ください。
各種オプションモジュール
Simplewareソフトウェアには、ScanIPで処理したデータを活用するための、様々なオプションモジュールが用意されています。
- FE Module
- ソリッドメッシュジェネレータ -
- ScanIPで作成したモデルから簡単に高精度のソリッドメッシュを作成でき、様々な調査、設計、解析が可能です。世界中で使用される主な解析計算フォーマットに幅広く対応しています。
- SOLID Module
- 弾性解析モジュール -
- モデルの微細構造や複合材料を均質化し、有効剛性を計算します。計算は内蔵のFEソルバーで行い、変形／ひずみ／応力の可視化や、等方性および直交異方性レベルの評価ができます。
- CAD Module
- CADデータ統合ツール -
- ScanIPと連動し、CADモデル統合のための多彩なツールが提供されています。CADデータからメッシュを作成する際に必要なモジュールです。画像データとCADデータを一体化し、位置合わせなども可能です。
- FLOW Module
- ストークス流体解析モジュール -
- モデルの多孔質媒体の輸送特性を分析、絶対浸透率を計算します。計算は内蔵のFEソルバーで行い、速度と圧力の可視化や、等方性レベルの評価ができます。
- NURBS Module
- NURBSパッチジェネレータ
- ScanIPで作成したモデルを自動パッチフィッティング技術を使用して簡単に素早くCADソフトウェアと親和性が高いNURBSパッチのCADデータに変換することができます。
- LAPLACE Module
- ラプラス方程式解析モジュール
- ラプラス方程式による特性均質化により、モデルの有効導電率、誘電率、熱伝導率、分子拡散率を計算します。計算は内蔵のFEソルバーで行い、領域の可視化や、等方性レベルの評価ができます。
- ※詳細な機能についてはこちらをご覧ください。
開発元
JSOLの強力サポート
JSOLでは、安心して解析ソフトウェアをご利用いただくための、さまざまなサポートを提供しています。
本ソフトウェアに関する詳細は、弊社営業担当までお問い合わせください。
- ※株式会社JSOLはSimpleware Softwareの正規代理店です。
- ※Simpleware Software の開発元は、Synopsys, Inc.（米国）です。
